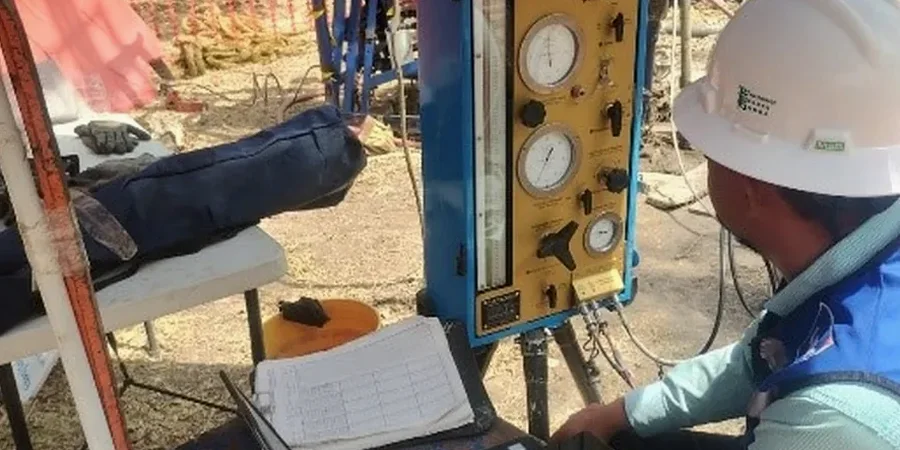

El equipo que utilizamos en el terreno de Concepción es un presiómetro de Ménard tipo G, con sonda de 60 mm de diámetro y 600 mm de longitud activa, montada en un camión perforador con sistema de inyección de gas para expandir la celda. En Concepción, donde los depósitos fluviales del río Biobío generan estratos de gravas arenosas con lentes de arcilla, este ensayo permite medir en tiempo real el módulo de deformación (EM) y la presión límite (pL) a distintas profundidades. Para obras que requieren correlaciones adicionales, complementamos con un estudio de mecánica de suelos que integra estos datos con parámetros de resistencia al corte.
El módulo presiométrico EM obtenido in situ es hasta 3 veces más representativo que correlaciones empíricas en gravas fluviales de Concepción.
Método y cobertura
Contexto regional
Mientras que en el barrio de la Universidad de Concepción los suelos son predominantemente arenosos con buen drenaje, en sectores como la Población Chiguayante aparecen arcillas expansivas de la Formación Andacollo, con cambios volumétricos estacionales que pueden levantar losas y muros. Ignorar esta diferencia al diseñar una cimentación puede generar fisuras diferenciales en edificios de mediana altura. El ensayo presiómetro de Ménard entrega datos precisos de deformabilidad en cada estrato, permitiendo ajustar el módulo de balasto y prever asentamientos diferenciales antes de hormigonar.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
WhatsApp directo: +56 9 7709 2993La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Estándares relevantes
NCh 165: Standard Test Methods for Prebored Pressuremeter Testing in Soils, NCh 433.Of2012: Diseño sísmico de edificios (requiere módulos de deformación in situ), NCh 1508.Of2008: Geotecnia — Ensayos de laboratorio y terreno
Servicios técnicos vinculados
Perfil de deformabilidad por presiómetro
Realizamos entre 6 y 12 puntos de medición por sondaje, distribuidos cada metro desde la superficie hasta la profundidad de interés, generando un perfil continuo de EM y pL para cada unidad de suelo.
Correlación con capacidad portante
Procesamos los datos presiométricos mediante las fórmulas de Ménard y Baguelin para estimar la capacidad de carga admisible en pilotes y zapatas, calibrando con ensayos de laboratorio en muestras inalteradas extraídas del mismo sondaje.
Parámetros típicos
Consultas frecuentes
¿Cuánto tiempo toma un ensayo presiómetro de Ménard en Concepción?
Cada punto de medición demanda entre 45 y 90 minutos, dependiendo de la rigidez del suelo. Para un sondaje típico de 12 metros con 8 puntos, el trabajo en terreno puede completarse en una jornada de 8 horas.
¿Qué diferencia al presiómetro de Ménard de un ensayo SPT en suelos de Concepción?
Mientras el SPT entrega un índice de resistencia N mediante golpeo, el presiómetro mide la deformación volumétrica bajo carga controlada, obteniendo el módulo de elasticidad in situ (EM) y la presión límite (pL). Esto es clave en gravas donde el SPT puede dar valores erráticos por la presencia de bolones.
¿Qué normativa aplica al ensayo presiómetro de Ménard en Chile?
Se ejecuta bajo NCh 165, complementada con NCh 433.Of2012 para diseño sísmico y NCh 1508.Of2008 para geotecnia general. Los resultados se integran en informes con firma de ingeniero civil geotécnico.
¿Cuál es el costo referencial de un ensayo presiómetro de Ménard en Concepción?
El rango referencial para un sondaje completo con 8 puntos de medición es entre $516.000 y $586.000, incluyendo movilización dentro del Gran Concepción, ejecución en terreno e informe técnico con gráficos de EM y pL. Puede variar según la profundidad y accesibilidad del punto.
